Вертикальный фильтр-картриджный пылеуловитель

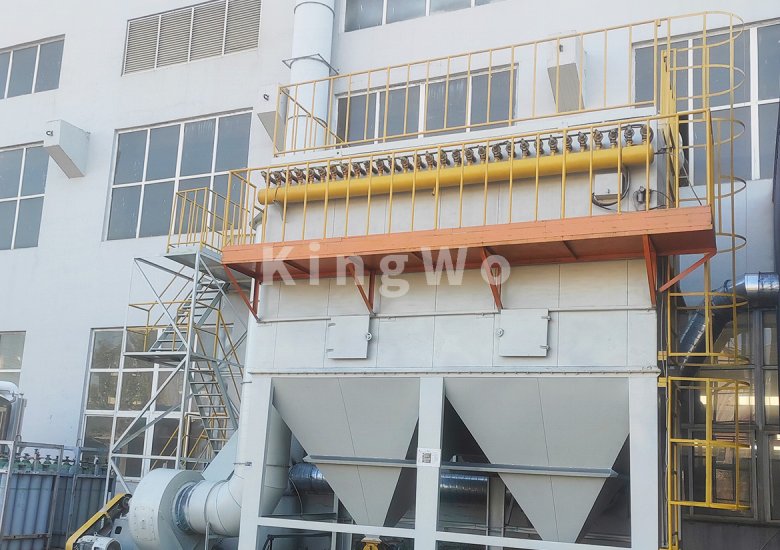

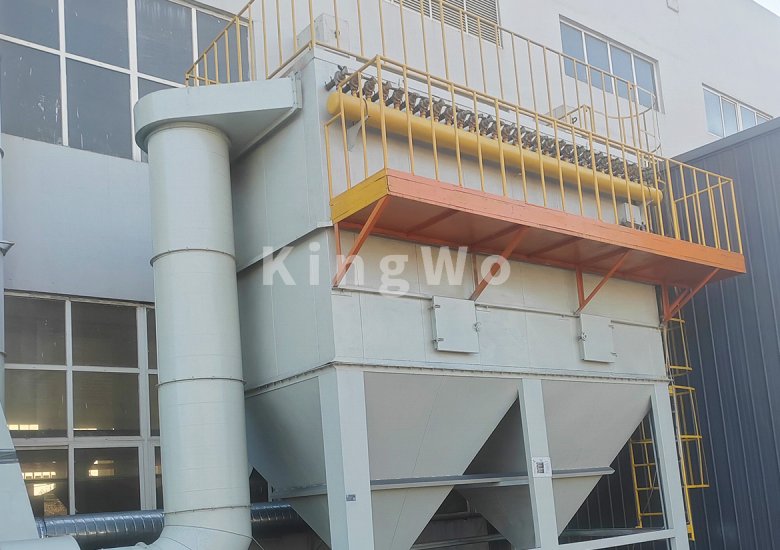

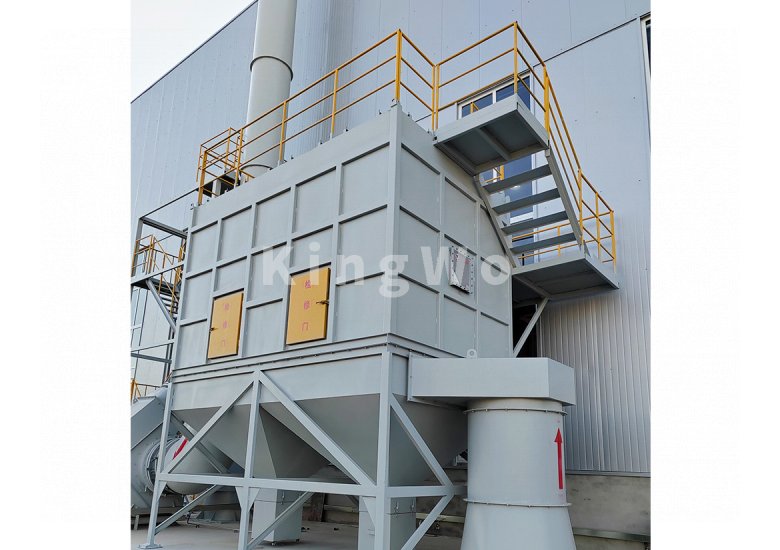

    Вертикальный мешковый фильтр выполнен по конструкции с подвесом вертикальных фильтровальных мешков, основное тело состоит из верхней коробки (включая устройство очистки от пыли и выпускной патрубок), средней коробки (камера установки фильтровальных мешков и перфорированной плиты) и нижней коробки (пылеприемника и устройства удаления пыли). Фильтровальные мешки поддерживаются каркасами и закреплены на перфорированной плите. В системой очистки от пыли может быть предусмотрена импульсная продувка или обратная продувка, отдельные модели поддерживают автономную очистку отдельной камеры для повышения эффективности работы. Данные фильтры широко применяются для борьбы с пылью в таких отраслях, как металлургия, цементная промышленность, химическая промышленность и переработка зерна, и подходят для эффективного улавливания пыли на точках выброса, например, на пунктах перегрузки сырья, на выпускном патрубке дымовых газов котлов и в системах транспортировки порошкообразных материалов.

  Вертикальный фильтр является высокоэффективным пылеулавливающим оборудованием, на котором фильтровальные мешки/картриджи монтируются и закрепляются по вертикальной оси. Его ключевые характеристики заключаются в вертикальной конструкции, перпендикулярном расположении фильтрующих элементов, а также замене мешков сверху или снизу. Оборудование адаптировано к промышленным условиям с высокими производственными помещениями и ограниченной горизонтальной площадью под размещение, формируя принципиальное различие по способу монтажа с боковыми (боковозакрепленными) фильтрами, и широко применяется при высокопыльных технологических режимах, включая комплектацию с оборудованием для металлургии, химической промышленности, строительных материалов, абразивной пескоструйной обработки/шотбластинга.

一、Основная конструкция

  На примере распространенных вертикальных фильтров с плоскими и круглыми мешками следует отметить, что они имеют монолитную вертикальную конструкцию, при этом фильтрующие элементы подвешены/закреплены вертикально на перфорированной плите, преимущественно выполнены по схеме внешней фильтрации и состоят из следующих узлов в целом:

• Вертикальный корпус：вертикальная конструкция цилиндрического/квадратного типа, максимально использующая продольное пространство;

• Фильтрующие элементы：вертикально смонтированные круглые мешки (основной тип), плоские мешки или фильтровальные картриджи, расположенные вертикально;

• Система очистки от пыли：импульсная очистка (основной тип), обратная продувка, механическое сотрясение;

• Вертикальный пылеприемник：вертикально соединен с корпусом, в нижней части оснащен клапаном для удаления пыли;

• Входной/выходной патрубок：преимущественно боковой вход и верхний выход, адаптированный под вертикальное направление потока воздуха;

• Ремонтная дверь：установлена в верхней/боковой части, предназначена для замены и обслуживания вертикально смонтированных фильтрующих элементов.

二、Основной принцип работы

Принцип движения воздушного потока совпадает с традиционным пылеулавливающим оборудованием, основное отличие заключается в вертикальной фильтрации через фильтрующие элементы и вертикальном осаждении пыли:

1. Пыльносодержащий газ поступает сбоку в корпус, формируя стабильный воздушный поток внутри вертикального корпуса, при этом пыль задерживается на внешней поверхности вертикально смонтированных фильтрующих элементов;

2. Чистый газ проходит через фильтрующие элементы и выходит через выпускной патрубок в верхней части корпуса, обеспечивая разделение газа и пыли;

3. После утолщения слоя пыли на поверхности фильтрующих элементов запускается система очистки от пыли (импульсная очистка / обратная продувка / механическое сотрясение), пыль под действием силы тяжести осаждается вертикально в нижний пылеприемник;

4. Пыль в пылеприемнике периодически удаляется через клапан для удаления пыли, завершая цикл очистки от пыли.

三、Основные преимущества

• Высокая эффективность использования пространства：монолитная вертикальная конструкция, горизонтальная занимаемая площадь составляет всего 1/3–1/2 площади бокового фильтра, адаптирована к рабочим условиям с узкими производственными помещениями и достаточной вертикальной высотой;

• Отличный эффект осаждения пыли：вертикальное расположение фильтрующих элементов, после очистки пыль под действием силы тяжести сразу осаждается в пылеприемник, отсутствуют мертвые зоны скопления пыли, снижается повторное поднятие пыли;

• Надежная конструкция：монолитная вертикальная конструкция, фильтрующие элементы испытывают вертикальную нагрузку, минимальные вибрации во время эксплуатации, длительный срок службы оборудования в целом;


• Подходящий для высоких воздухооборотов：площадь фильтрации можно увеличить за счет вертикального наложения слоев фильтрующих элементов, одно оборудование удовлетворяет потребности в очистке воздуха при высоких воздухооборотах, модульная сборка не требуется.
