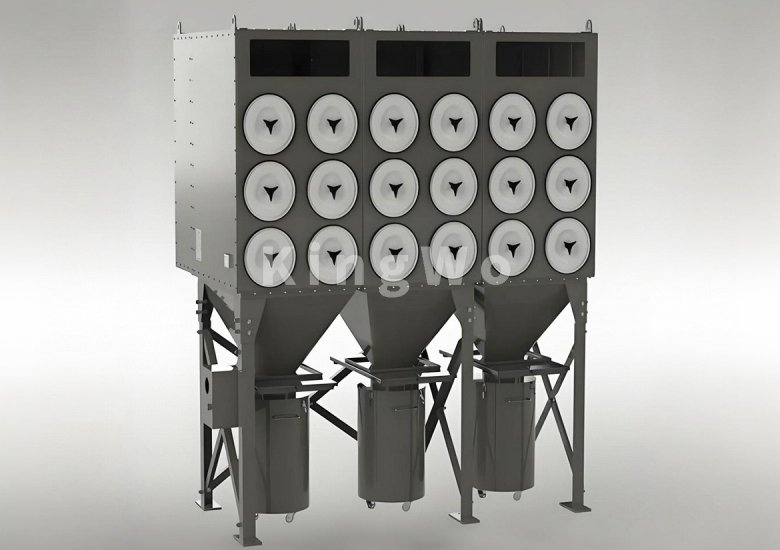

Фильтр-картриджный пылеуловитель с нисходящим потоком

    Погружной потоковый картриджный фильтр, также известный как наклонный картриджный фильтр или магазинный картриджный фильтр, является пылеулавливающим оборудованием, в котором ключевым фильтрующим элементом служат картриджи, а обратная продувка для очистки от пыли осуществляется путем управления открытием и закрытием сжатого воздуха с помощью электромагнитных импульсных клапанов. Процесс очистки от пыли представляет собой физическое задерживание, аналогичное принципу работы сита: частицы пыли крупнее отверстий сита задерживаются, тогда как более мелкие частицы могут через них пройти. Поэтому чем мельче отверстия фильтрующего сита, тем выше эффективность задерживания пыли. Для различных требований к концентрации выбросов необходимо использовать фильтрующую среду с разным диаметром пор.

    Погружной потоковый картриджный фильтр относится к основным типам высокоэффективного картриджного пылеулавливающего оборудования, его ключевая особенность заключается в том, что пыльносодержащий газ поступает в оборудование сверху и движется по внешней поверхности картриджей вниз по погружной траектории — это отличает его от направления воздушного потока у традиционных поперечного и восходящего потокового пылеулавливающего оборудования. Картриджи расположены вертикально в стоячем положении, оборудование работает по принципу внешней фильтрации: пыль, задерживаемая на внешней поверхности картриджей, сразу осаждается под действием силы тяжести, а совместно с системой импульсной продувки обеспечивается высокоэффективная очистка от пыли. Демонтаж, монтаж и техническое обслуживание картриджей осуществляются со стороны верхней или боковой части оборудования. Обладая высокой эффективностью фильтрации, отличным эффектом очистки от пыли и малой площадью занимаемой территории, он адаптирован к очистке высококонцентрированной мелкодисперсной пыли при большом расходе воздуха в таких отраслях, как металлургия, литье, пескоструйная и шотбластинговая обработка, машиностроение и другие отрасли, являясь предпочтительным оборудованием для комплексного пылеулавливания в промышленных производственных помещениях.

Основной принцип работы

• Высококонцентрированный пыльносодержащий газ поступает в оборудование через верхнюю камеру поддува, после направления потока через распределитель воздушного потока формирует равномерный и стабильный погружной воздушный поток, который движется вертикально вниз вдоль внешней поверхности вертикальных картриджей;

• При обтекании внешней поверхности картриджей воздушным потоком мелкодисперсная пыль задерживается волокнами фильтрующего материала картриджей, осуществляя разделение газа и пыли, а очищенный газ после фильтрации проходит через внутреннее пространство картриджей и попадает в камеру очищенного газа;

• Очищенный газ в камере очищенного газа выходит из оборудования через боковой/нижний выпускной патрубок, завершая основной процесс фильтрации, при этом задерживаемая пыль под действием силы тяжести осаждается прямо вниз и предварительно собирается в нижней камере сбора пыли;

• С увеличением времени фильтрации слой пыли на внешней поверхности картриджей постепенно утолщается, рабочее сопротивление оборудования повышается до установленного порогового значения, после чего система импульсной продувки запускается автоматически, и сжатый воздух под высокой скоростью впрыскивается во внутреннее пространство картриджей через продувной трубопровод;

• Под ударом воздушного потока картриджи мгновенно расширяются и вибрируют под действием обратной продувки, остаточный слой пыли с их поверхности быстро отслаивается и осаждается в нижнюю камеру сбора пыли под двойным действием погружного воздушного потока и силы тяжести;

• После накопления пыли в нижней камере сбора пыли до установленного объема устройство удаления пыли открывается автоматически, пыль удаляется из оборудования непрерывно/по расписанию, картриджи восстанавливают свою фильтрующую способность, завершая один цикл очистки от пыли, и оборудование продолжает работать непрерывно в циклическом режиме.
